| PL | Plaatlengte |
| GSH | Geleidebalk lengte |
| AB | Inwendige breedte |
| GSS | Geleidebalk dikte |
| SL | Systeem lengte |
| PH | Plaathoogte |
| PS | Plaatdikte |
| RDL | Inleglengte |
-

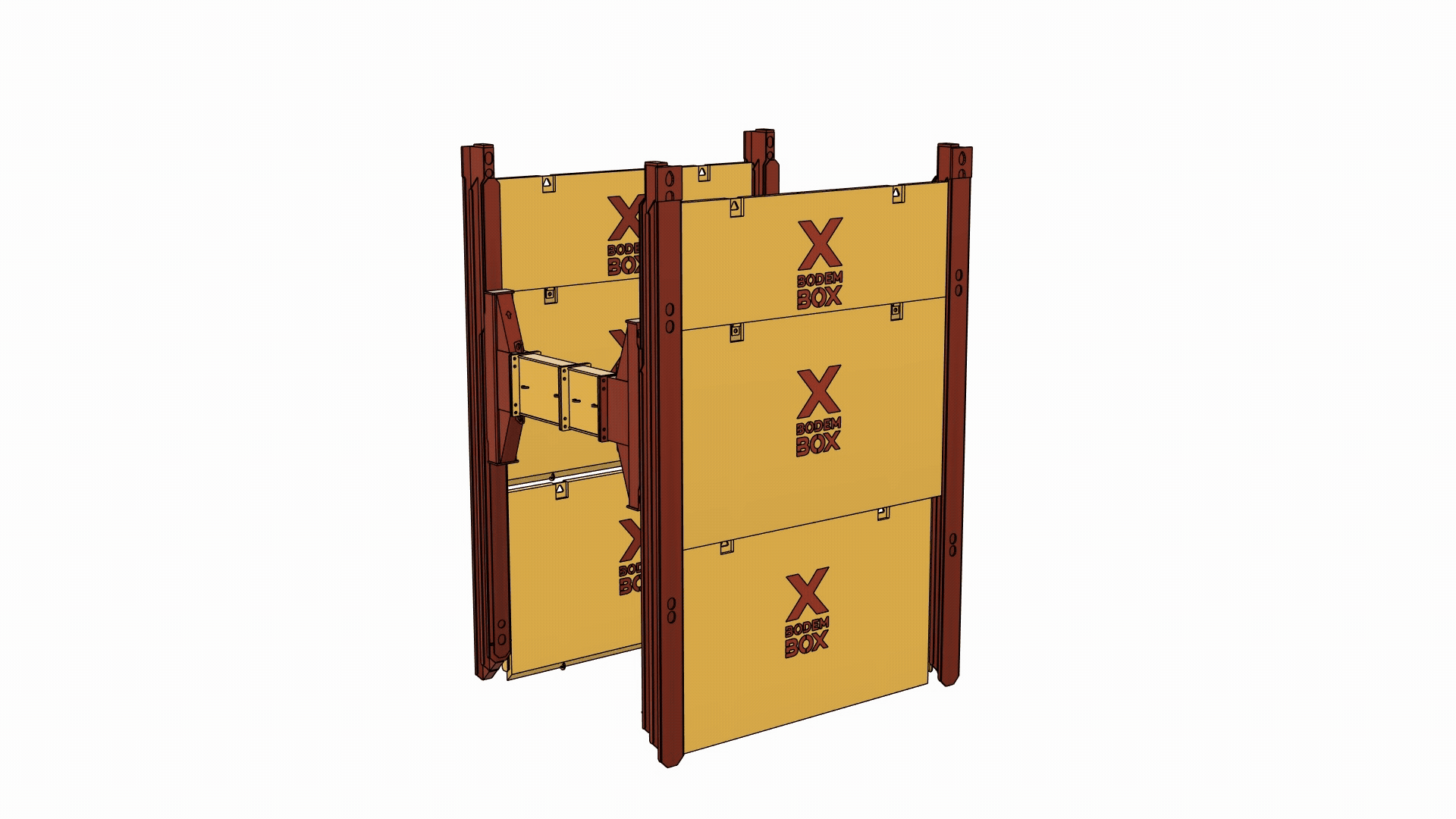

In te zetten bij leidingbouw waarbij grote buisdoorlaathoogte gewenst is.
-
Rolsledestempel is in ingegraven toestand in hoogte te veranderen.
-
Banden- of rupskraan: 24 - 31t
-
Maximale inbouwdiepte: 6,20m
-
Inwendige breedte: 1,25 - 8,25m
-
Vrije ruimte onder de stempel: 2,95m
| Onderdeel | Lengte (m) (GSH) | Gewicht (kg) | Dikte (mm) (GSS) | Systeem weerstand |
|---|---|---|---|---|
|
Rolslede-balk
|
4,50
5,50
|
| RSH | Rolslede-hoogte |
| RSB | Rolslede-breedte |
| ZWL | Tussenstuk-lengte |
| FH | Flens-hoogte |
| FB | Flens-breedte |
Rolslede
| Hoogte RSH (m) | 1,24 |
| Breedte RSB (m) | 0,62 |
| Flens-breedte FB (mm) | 405 |
| Flens-hoogte FH (mm) | 720 |
| Gewicht / per paar (kg) | 980 |
| Inwendige breedte AB (m) | 1,24 |
Tussenstuk
| Lengte ZWL (m) | 0,25 | 0,50 | 0,75 | 1,00 | 2,00 | 3,00 |
| Gewicht (kg) | 163 | 202 | 245 | 277 | 437 | 597 |
